Materialcharakterisierung und numerische Simulation von adaptiven Werkstoffverbunden

R. Lerch, S. J. Rupitsch
  1. Ziele
  2. Ergebnisse
  3. Methoden
  4. Publikationen
  5. Kontakt

Ziele

Charakterisierung sämtlicher am Verbund beteiligten Materialien

  • Parameterkatalog für aktive und passive Verbundwerkstoffe
  • Berücksichtigung verschiedener Einflüsse
    • Frequenzabhängigkeit
    • Temperaturabhängigkeit
    • Mechanische Vorspannung
    • Dauerbelastung

Simulationsplattform zur funktionsspezifischen Systemauslegung

  • Basierend auf Finite-Elemente-Simulation
  • Berücksichtigung der Ansteuer- und Auswerteelektronik
  • Funktionen von adaptiven Verbunden, z. B.
    • Structural Health Monitoring“
    • „Energy Harvesting“

Fertigungsbegleitende Prüfung zur Funktionskontrolle der adaptiven Werkstoffverbunde

  • Verwendung möglichst weniger charakteristischer Messgrößen
    • Elektrische Impedanz
    • Mechanische Auslenkung
  • Auslegung von Prüfrichtlinien





Ergebnisse

Piezokeramiken

b06

Passive Verbundwerkstoffe

b06
b06

Effiziente Modellierung

  • Homogenisierung
b06
  • Anwendung pFEM: bis zu 10x schneller
b06

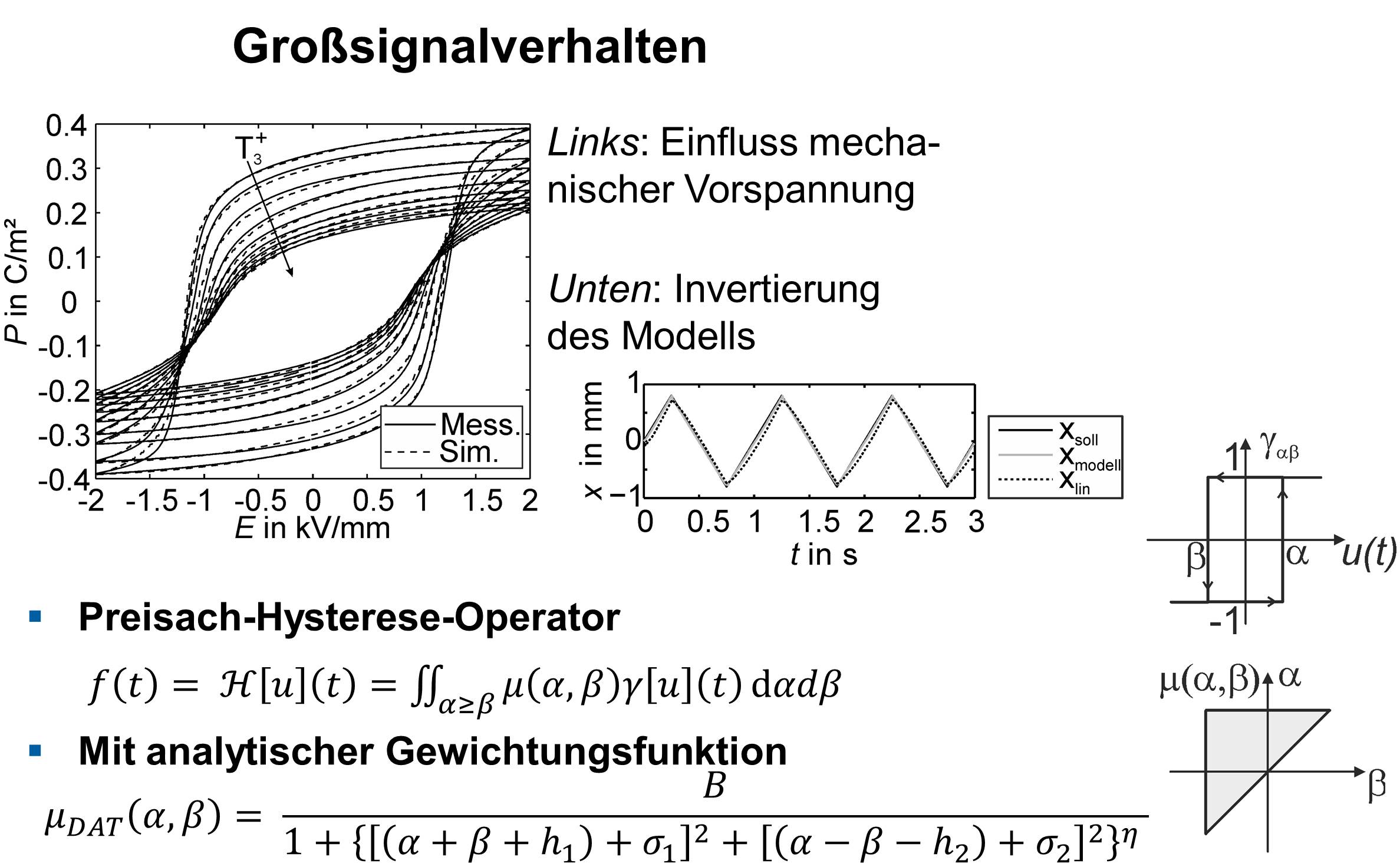

Großsignalverhalten

b06



PT-PIESA-Einheitsplatte

  • Einheitliche Messumgebung
    • Messung von Impedanz, Auslenkung, Kraft
    • Beispiel: GF-PA6 (TP B04)
b06

b06 b06


Methoden

Inverses Verfahren
  • Piezokeramiken
    • Frequenzabhängigkeit
    • Mechanische Vorspannung
  • Passive Verbundwerkstoffe
    • Transversal-isotrope Werkstoffeigenschaften
  • Adaptive Werkstoffverbunde
    • Essentielle Werkstoffeigen-schaften der Module und Verbunde
    • Materialparameter für homogenisierte Modelle
  • Funktionsspezifische Auslegung der Verbunde
    • Optimierung der jeweiligen Zielgrößen

Finite-Elemente-Simulation
  • Finite Elemente höherer Ordnung
    • Modellierung der passiven Verbundwerkstoffe
    • Modellierung der adaptiven Werkstoffverbunde
  • Hybride Methoden
    • Kombination von FEM (CFS++) und Simulation analoger Schaltungen (SPICE)
    • Kombination von Simulation und Messtechnik
Messtechnik
gleich
  • Einheitliche Messumgebung für PT-PIESA-Einheitsplatte
    • Charakterisierung der Langzeitstabilität der adaptiven Verbunde
    • Identifikation der Werkstoffeigenschaften
    • Entwicklung einer serientauglichen Prüfmethodik
  • Kraftmessplatz
    • Erweiterung auf mehrachsige Spannungszustände
  • Schwingversuche mit verschiedenen Klemmungen
    • Passive Verbundwerkstoffe → Parameteridentifikation
    • Adaptive Werkstoffverbunde → „Energy Harvesting“
